Store Thule caravan style


Pose et utilisation du store Thule caravan style  photos et explications


Pour monter le store sur la caravane, pour le déplier et pour la ranger, il faut être deux.
Le marche pieds de la caravane est suffisant pour des personnes de tailles 1.68m.

Durée de montage : 30 mm
Temps de dépliage (hors piquetage : 3 mm
Temps de pliage : 3 mm

Dimensions en mm :
Housse : 4010
  Déport : 70
Hauteur : 110
Toile : 3920 x 2260
Avancée : 2310

Pose du store sur la caravane:

1) Aplatir le carton d'emballage pour s'en servir de protection au sol.
2) Coller les 3 protections en caoutchouc au dos des receveurs de piquets.
3) Dérouler entièrement le store.
4) Une personne tient le tube pendant que l'autre engage le jonc de housse dans le rail d'auvent.
5) Engager le jonc de housse dans le rail d'auvent et glisser le entièrement jusqu'à sa position haute (s'aider d'un escabeau).
6) Laisser pendre le store et jauger visuellement son centrage longitudinal.
7) Engager les 2 embouts de retenu dans le rail d'auvent de chaque côté de la housse et bloquer les en serrant les vis fournies.
Si option choisie, poser contre la paroi les 2 supports de pieds fournis (non montés).
9) Mettre en place les 3 sangles Velcro de piquets.
10) Enrouler le store, le ranger dans la housse, le verrouiller à l'aide des 2 sangles Velcro.
11) Placer la rain-bar (de série dès le modèle 400) sur le store.
12) Fermer la housse, et, c'est fini.

Dépliage du store:

1) Placer le marche pieds au centre et contre la paroi de la caravane, monter dessus, ouvrir les 2 fermetures de la housse à bout de bras à gauche et à droite, retirer la rain-bar.
2) Déplacer le marche pieds à droite et contre la paroi de la caravane, monter dessus, finir d'ouvrir la housse côté droit et défaire la sangle Velcro de maintien du tube.
3) Déplacer le marche pieds à gauche et contre la paroi, monter dessus, finir d'ouvrir la housse côté gauche et défaire la sangle Velcro de maintien du tube tout en tenant de l'autre main le rouleau.
4) Le rouleau n'est plus tenu dans sa housse, laisser le se dérouler en l'accompagnant jusqu' en butée basse.
5) Une personne tient le tube en l'air, pendant que l'autre déplie les pieds au sol, les verrouille, déplie les piquets contre la paroi, les verrouille.
6) Le tube peut être lâché, l'ensemble tient debout.
7) Finir de tendre les piquets et de les assurer avec la sangle Velcro, mettre en place la rain-bar (de série à partir du modèle 400), finir de tendre les pieds, d'ajuster les niveaux.
Piqueter au sol, et, c'est fini.

Pliage du store:

1) Dépiqueter au sol.
2) Retirer et poser au sol la rain-bar.
3) Défaire les sangles Velcro des piquets.
4) Une personne tient le tube, l'autre replie les piquets et les pieds dans le tube.
5) Laisser pendre le store contre la paroi.
6) Placer le marche pieds à gauche et contre la paroi, monter dessus.
7) Enrouler le tube jusqu'à l'introduire dans la housse.
Verrouiller le rouleau à l'aide de sa bande Velcro.
9) Tirer la fermeture à bout de bras vers la droite.
10) Déplacer le marche pied à droite et contre la paroi, monter dessus.
11) Verrouiller le rouleau à l'aide de sa bande Velcro.
12) Tirer la fermeture à bout de bras vers la gauche.
13) Déplacer le marche pieds au centre et contre la paroi, monter dessus.
14) Placer la rain-bar sur le store.
15) Terminer la fermeture de la housse, et, c'est fini.


A

Poser le store dans son sens de montage sur le carton.

B

Patin à coller au dos du receveur de piquet.

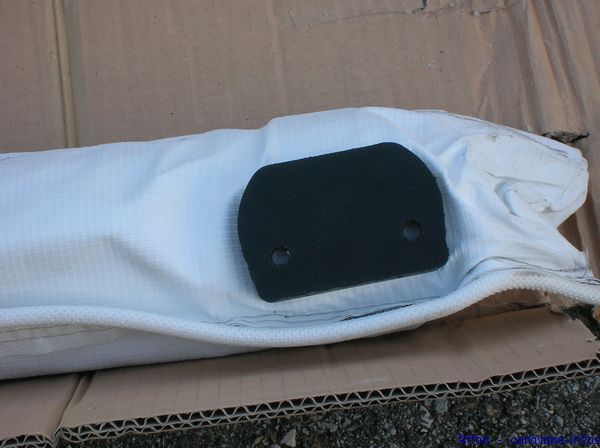

C

Patin collé.

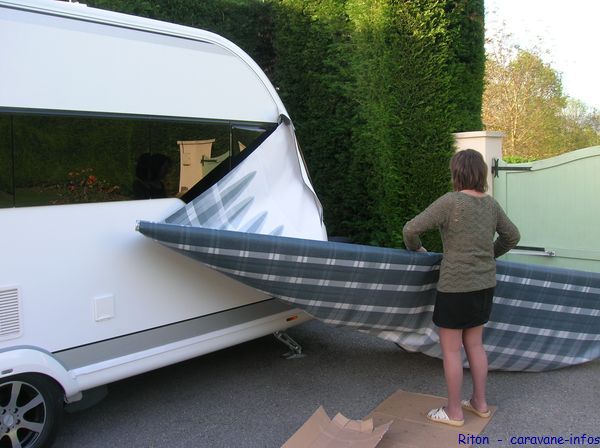

D

L'un tient le rouleau, l'autre glisse le jonc dans le rail d'auvent.

E

Centrer le store.

F

Butée de jonc.

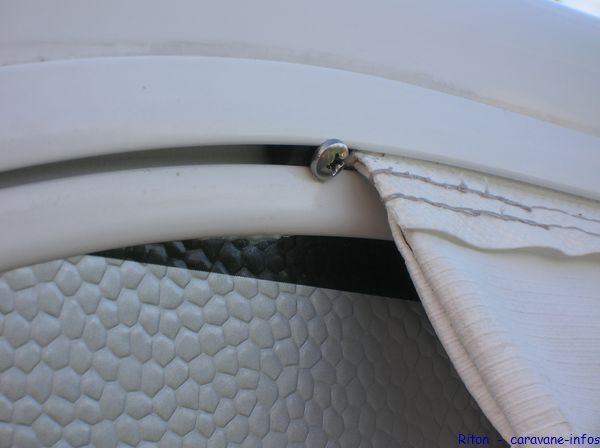

 G

Butée de jonc en place.

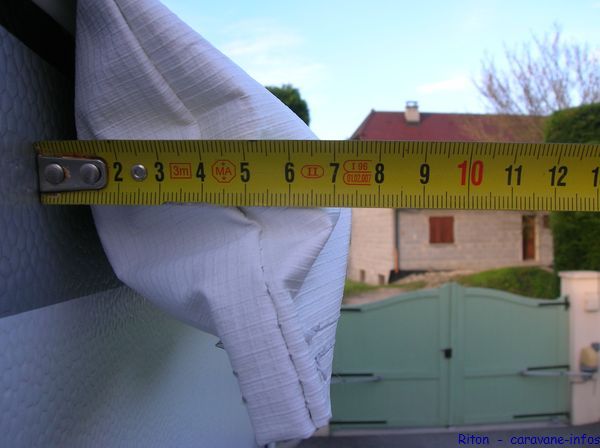

H

  Déport.

I

Hauteur.

J

Store posé.

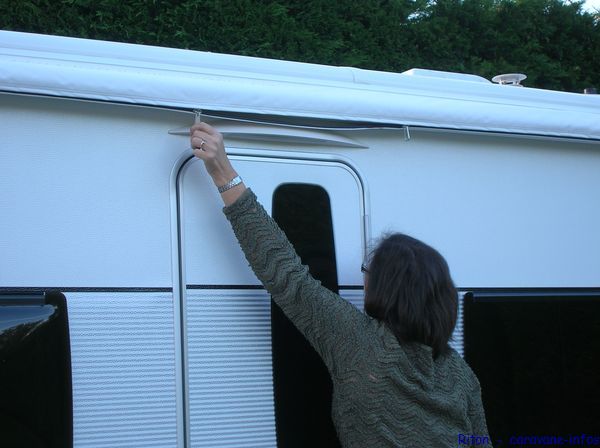

  K

Se mettre au centre et ouvrir la housse à gauche.

L

Et à droite.

M

Finir d'ouvrir la housse à droite.

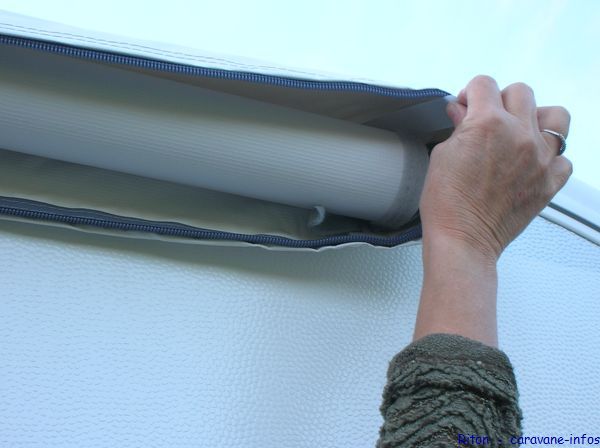

N

Défaire la sangle Velcro de maintien du rouleau, puis faire la même opération à gauche.

O

Assister la descente du rouleau jusqu'en butée basse.

P

L'un tient le tube.

Q

Pendant que l'autre déplie les pieds.

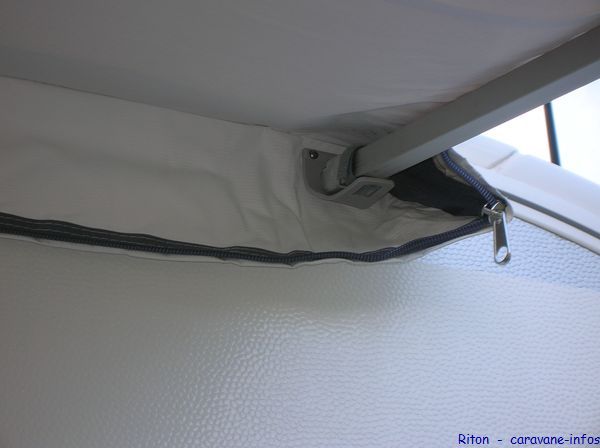

R

Et les piquets.

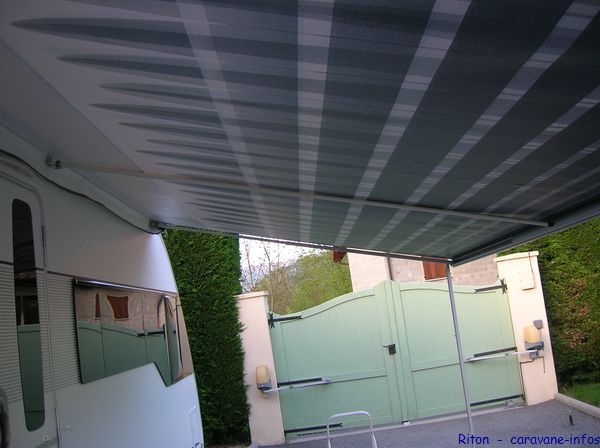

S

Mise en place de la rain-bar et des sangles de maintient des piquets aux receveurs.

T

Finir le réglage de tension des pieds et piquets.

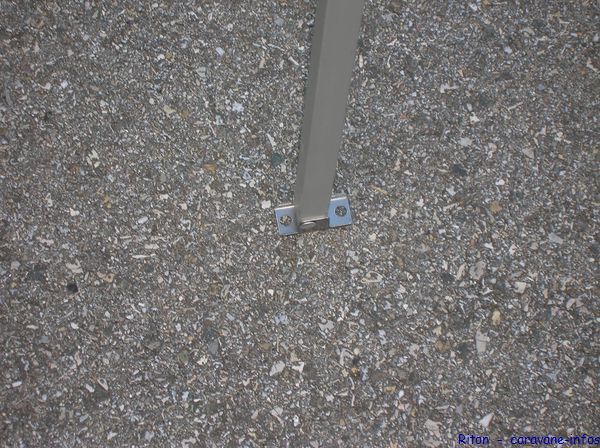

U

Pour piqueter.

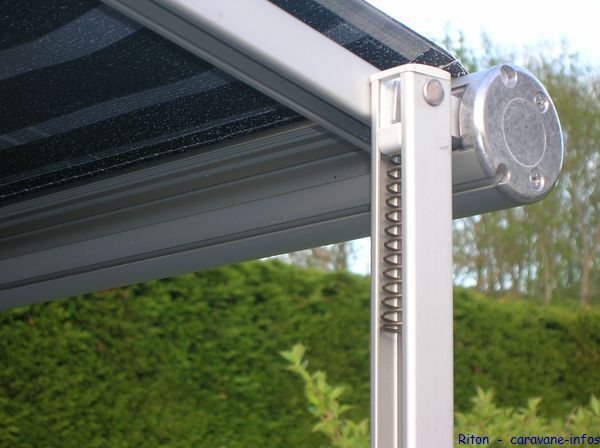

V

Mécanisme de pivot des pieds et piquets.

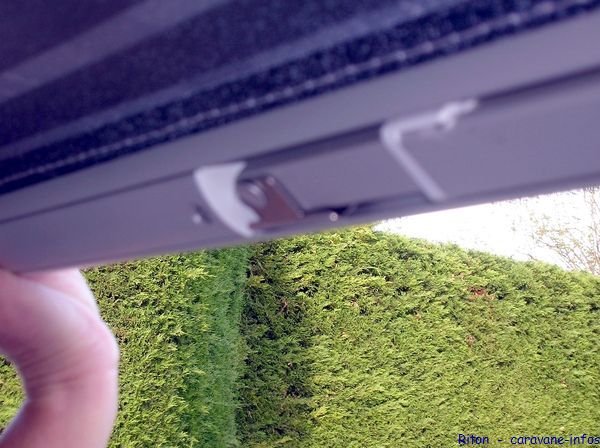

 W

Moyeu recevant les pieds et piquets dans le tube.

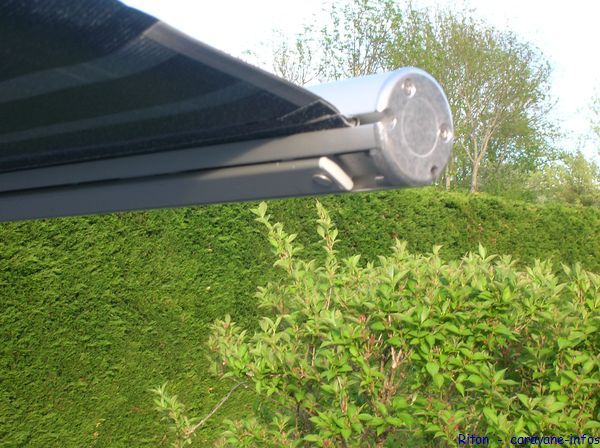

X

Mécanisme replié.

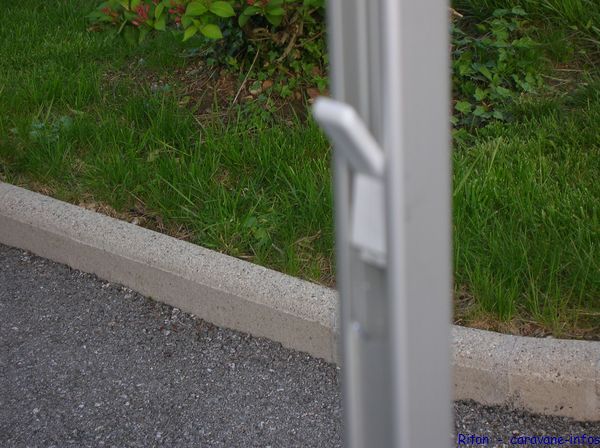

Y

Loquet déverrouillé.

 Z

Loquet verrouillé
