Énergie solaire en caravane.
Cet article fait suite au post Projet d'autonomie électrique sur le forum C.I.
Je ne parlerai pas d'autonomie car sa définition ne correspond pas tout à fait au contenu de l'article, mais plutôt d'indépendance énergétique dans la caravane (tout au moins électrique).
p { margin-bottom: 0.21cm; }
Mise en garde : cet article n'est qu'indicatif, il ne se veut pas une règle générale à adopter pour avoir son indépendance énergétique. Il ne sera pas tenu compte de l'impact écologique ni de la rentabilité financière d'une telle installation.
Il ne vous parlera pas du tout du coût de l'installation des accessoires et autres la raison étant simple les prix maintenant ne correspondront sûrement pas dans le future. Pour chaque accessoire vous pourrez en obtenir le prix facilement sur internet via google.
Pour se passer d'un approvisionnement électrique extérieur, il est nécessaire de produire son électricité au moment où on la consomme, ou de pouvoir la “stocker” pour une utilisation ultérieure. Pour cela plusieurs systèmes bien sur qui dépendront de votre “gourmandise” en électricité.
Mes critères (je parle des miens qui ne seront pas spécialement les vôtres) sont:
- Absence de bruit à la production d'énergie,
- Relativement léger,
- Non polluant (du moins à la production de l'énergie, car le recyclage en fin de vie posera toujours problème)
- Fiable, peu d'entretien,
- Relativement simple à mettre en oeuvre pour un bon bricoleur.
Mes besoins énergétiques:
- La lumière dans la caravane,
- La pompe électrique,
- Le w.c.
- 3 h de charge journalière d'appareils divers en alternance (ordinateur portable, téléphone, baladeur, camera, 4 accus AA)
p { margin-bottom: 0.21cm; }
Mon choix :
Un panneau solaire de 60 watts un régulateur de charge et une batterie de stockage de 17 AH puisque tout le monde sait que le soleil brille quand il fait jour, et que l'on a besoin d'éclairage quand il ne brille plus.

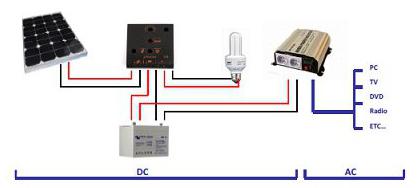

Le principe est simple, le panneau charge une petite batterie via un régulateur de charge. La sortie du régulateur est raccordée au 12V de la caravane pour allimenter l'éclairage. (broche + permanent de la prise caravane)
Le matériel.

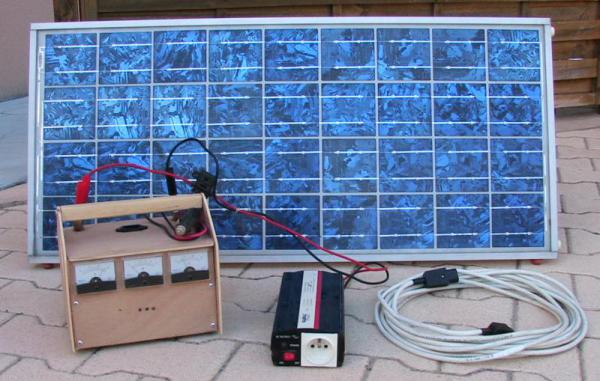

Les différents éléments sont le panneau, le régulateur, la batterie, un convertisseur.
Dans la boite brune se trouve la batterie et le régulateur.
Les appareils de mesure que vous voyez sur le boîtier ne servent qu'au test, on peut très bien s'en passer le régulateur étant équipé de diodes indiquant la charge.
J'ai placé le régulateur près de la batterie. Un cable de 2x1,5² et de 8m relie le panneau au régulateur ce qui me permet de déporter le panneau pour le placer correctement au soleil lorsque la caravane est à l'ombre et que j'ai besoin de charger ordi, tel, accus...
J'ai choisi de placer le régulateur près de la batterie pour avoir un minimum de perte entre la tension régulée et la batterie.

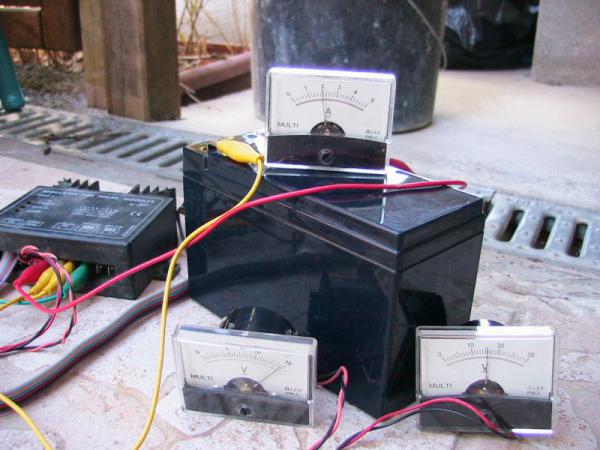

Le montage provisoire, on voit le régulateur sur la gauche, la batterie charge à 2A
Les contraintes qu'impose ce choix :
Je vous l'ai précisé, le tout n'est pas d'avoir une grande autonomie mais de produire mon énergie. Il serait plus simple de placer une très grosse batterie dans la caravane qui assurerait la consommation cumulée d'un séjour complet pour être autonome tout ce temps là.
Ici et par choix la batterie doit assurer une autonomie de 4 à 5 jours au plus (manque total de soleil) d'où sa légèreté, son faible encombrement, son prix.
Elle doit aussi faire le « pont » entre une période de soleil et un passage nuageux lorsque le convertisseur statique est en fonctionnement.
Il est nécessaire aussi de faire la chasse au gaspi... remplacement des ampoules classiques par des “led”, voir si votre transfo d'alimentation ne travaille pas “à l'envers” comme dans cet article...Modifier son bip pour économiser sa batterie (c'est mon cas). Suivre avec attention la météo de l'endroit pour anticiper quelque peu...
Et surtout l'orientation du panneau à toute son importance. Si il n'est pas orienté vers le soleil la production chute très vite. De même son exposition directe au soleil est importante, la moindre ombre sur quelques cellules et la production est divisée par 10.
Le montage actuel n'est pas fixe sur la caravane car c'est plus facile à gérer pour faire ce test. J'utilise aussi le montage à la maison depuis plus de 6 mois pour en tester l'efficacité sur plusieurs saison.
Il faut aussi tenir compte du genre de vacance que nous pratiquons, nous posons la caravane au camping et nous préférons les régions ensoleillées.
Les conséquences de ce choix.
Il faut vivre en harmonie avec le soleil, quand il est bien présent sur le panneau en profiter pour mettre les plus gros consommateurs en fonction et tout ce qui doit charger. De même le placement de la caravane devient crucial il faut qu'elle soit exposée au minimum ½ journée au soleil.
En conclusion.
Après quelques sortie sans branchement électrique j'ai constaté que je suis très près de ce que je cherche avec ce montage. En effet par temps mi nuage mi soleil nous ne sommes jamais tombé en panne sèche. Bien sur comme dit plus haut il faut se plier à la règle quand le soleil brille (mi nuage mi soleil au minimum) il faut en profiter pour charger ce qui doit l'être impérativement.
Le convertisseur statique à l'avantage de protéger la batterie contre une décharge profonde ce qui en cas d'exagération de charge nous laisse au moins l'éclairage pour le soir (led)
La prochaine étape sera l'intégration électrique dans la caravane de la batterie et du régulateur, cela fera l'objet d'un autre article.
