Réalisation d'une douche dans ma Digue de 3m10.

caravane digue douche



J'ai réalisé une douche dans ma digue de 3m10.
Tout d'abord, j'ai enlevé un des coffres avant de la caravane pour y mettre la douche à la place. Ensuite, j'ai posé une cloison en contre-plaqué parallèlement au mur qui se trouve à droite de la porte. Cette cloison sera juste au ras de la fenêtre avant.
(article tiré du forum C.I. création d'une douche )



Le sol et les cloisons de la douche sont enduites de résine époxy et de toile de verre.
Il n'y a pas de bac de douche, juste un revêtement étanche du sol au plafond pour éviter toute infiltration d'eau. La porte sera réalisée par un rideau. Pour info la douche fait 50cm x 50cm



Voici la pose de la cloison : elle est réalisée en contre-plaque de 3mm d’épaisseur qui est vissée sur une armature en tasseaux de 37x37
Coût :
plaque en contre-plaque : 16€40
tasseaux : 25€
résine : 60 €

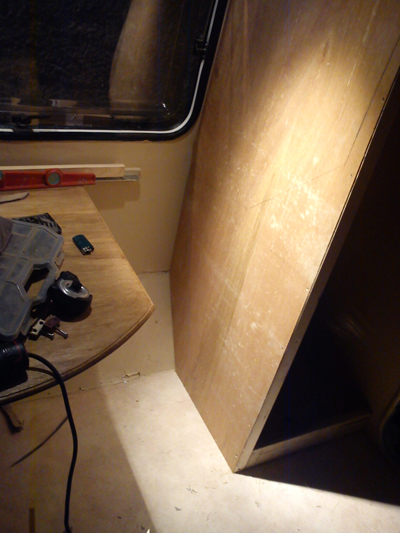

Voici quelques photos avant la pose de la résine.

bac douche

vu douche de côté


Pour l'évacuation, je percerai une fois la résine terminée.
La résine est posée, je n'ai pas pu faire tous les côtés de la douche en même temps, seulement le bac et les angles.

Pour le bac en résine, j'ai utilisé de la toile qui doit, je pense, faire au moins 400 grammes. Pour la résine, je ne sais pas exactement. C'est un kit que j'ai acheté à mon travail et qui sert normalement à réparer les cuves des pulvérisateurs .

Voila des photos de la douche, la résine posée. Il y a trois couches de toile de verre pour le bac ; deux couches dans les angles et les murs sont peintes avec de la résine, mais sans toile à l’intérieur.

douche intérieure résine

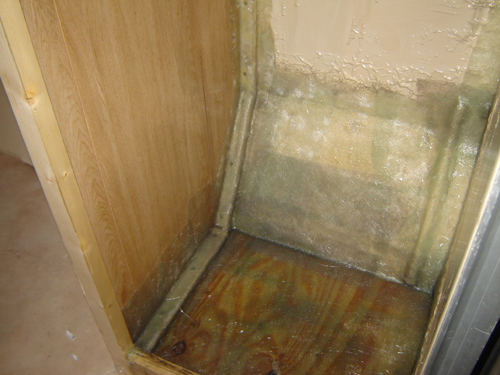

bac douche intérieur résine


Pour l'étanchéité des murs, j'ai posé du polycarbonate alvéolé, une sorte de plexiglas. J'ai mis du silicone dans tous les angles et peint le bac avec du gel coat bleu clair. La paroi extérieure a été repeinte de la même couleur que les murs. La peinture est terminée, il ne me reste plus que l’évacuation et le réservoir à faire sous la caravane.

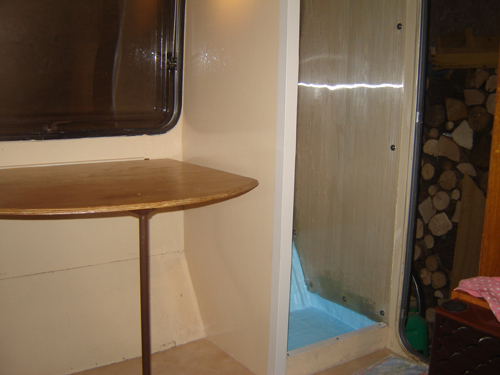

douche finie

douche finie

douche finie



Pour être exact, la douche fait 43x46cm au sol et 50 x 57 aux épaules, aucun problème car nous sommes assez minces.


Pour avoir l'eau dans la douche, je m'oriente vers un pulvérisateur et je bricolerai une pomme de douche pour que ce soit plus pratique que le tube fourni avec. Ce sera une pompe de douche avec la buse et la poignée fournis avec le pulvérisateur.  Ce sera juste pour une prise en main plus simple que le tube de 50 cm.

Pour le réservoir d'eau usée, il est fait à l'aide de tube PVC de 100mm mis en plusieurs sections sous la caisse pour éviter le balan, il fait environ 15 litres.

J'ai coupé 4 tubes de PVC D=100
2 de longueur 400 et 2 de longueur 350 afin qu'ils passent entre les longerons de ma caravane,
je les ai fixés sur une plaque de contre-plaqué d’épaisseur 10mm a l'aide de colliers pour tube PVC D=100
A chaque extrémité, j'ai mis des bouchons. 4 bouchons fermés et 4 avec sortie diamètre 32
A l'aide des bouchons diamètre de sortie 32, j'ai raccordé les 4 tubes PVC d=100 ensemble avec du tube PVC d=32, un TE d=32 et une étoile D=32 4 sorties.
La quatrième sortie de l’étoile m'a servi à mettre une vanne PVC.
La plaque de contre-plaque est enfin fixée au châssis à l'aide de 4 petits fers plat boulonnés sur le châssis avec des vis 6X20

réservoir eau usée

Article de Digue310
