isolation d'un chauffe eau truma therme



Voici la technique que j utilise pour isoler thermiquement le chauffe eau Truma Therme de ma caravane

C est la quatrième foi que je procède à cette optimisation
Je vous livre la procédure et les avantages.




Ceux qui réaliseront ce bricolage constateront que le therme mettra dorénavant 35mn pour chauffer 5L d'eau à 65° départ à froid, qu'il mettra 18mn à réchauffer de l'eau après prélèvement de 4L d'eau chaude, qu'il maintiendra de l'eau bien chaude de tôt le matin à la halte du soir, et, qu'il est totalement froid au toucher et l'atmosphères ambiant n'est plus perturbé. Enfin, la résistance ne se déclenchera que rarement, d'après mes tests 3 fois moins. Ces ampères ainsi économisés serviront à alimenter autre chose et prolongerons la durée de vie de la résistance.

Ceux qui veulent réaliser cette isolation doivent impérativement supprimer le passage d'air: l'échangeur air/eau perturbe soit le chauffage soit la production d'eau chaude.

Le travail en soi et très facile, la difficulté réside à trouver le matériaux idéal, moi j'ai de la chance je le prends au boulot.
Cependant des magasins spécialisés vendent cette mousse isolante:
Armaflex 10mm autocollante, bande isolante Armaflex 50mm.
Attention : La noire est une isolation thermique alors que la grise est une isolation phonique.
Si vous trouvez de l'Armaflex non autocollant c'est déjà bien, il faudra la coller à la colle néoprène.

Si ce travail est facile il doit toutefois être réalisé avec soin, aucune poche d'air ne doit subsister.

Outillage : gros cutter, ciseaux, règle, feutre, mètre ruban, compas.

Il ne faut pas retirer les conduites d'eau du therme, après isolation on ne pourrait plus les remettre.

-Déposer le therme en retirant les 4 vis.
-Déposer les conduites d'air.
-Déposer les 2 orifices de prise d'air.
-Déposer la double peau.
-Préparer 4 morceaux de mousse de 150x230mm puis les coller à l'intérieur des 2 coquilles.
-Préparer un boudin constitué de mousse enroulée fortement serrée de 65mm de diamètre x 400mm.
-Insérer ce boudin dans l'échangeur en s'aidant d'un rond de bois, araser aux extrémités.
-Reposer les coquilles sur le therme en les assurant serrées par du ruban adhésif.
-Préparer 1 morceau de mousse de 240x680mm puis coller le autour du therme.
-Préparer 4 cercles de mousse de 230mm de diamètre.
-Sur ces 4 cercles tracer au feutre le trait d'axe, puis à 30mm de chaque extrémité découper un trou de 15mm avec une incision, ces trous recevront les tuyaux d'eau.
-Positionner un cercle sur une des flasques du therme, incérer les 2 tuyaux dans les 2 trous de 15mm, puis appuyer fortement sur la mousse pour imprégner les découpes des formes. Attention !!! les découpes seront à l'envers, la mousse imprégnée sur la flasque avant sera à coller sur la flasque arrière.
-Répéter l'opération pour doubler l'épaisseur de mousse sur les flasques.
-A l'aide du ruban Armaflex de 50mm parachever l'isolation en jointant aux flasques et sous le therme à la jointure.
-Préparer 4 cercle de 110mm de diamètre et coller en 2 à chaque flasque sur l'orifice de l'échangeur, puis, jointer à la bande.
-S'assurer que la mousse est parfaitement appliquée partout, aucune poche d'air ne doit persister.
-Repositionner le therme au sol en le plaçant dorénavant sur 4 cales de 10mm pour compenser l'épaisseur de mousse.
-Raccorder les gaines d'air en direct.
-Procéder aux tests de chauffe.

Bon bricolage à tous.


Dépose des orifices d'air, gaines d'air, truma therme


retrait du Té de gaine



Dépose de la double peau, déjà là on se demande pourquoi une double peau sans isolant?



Pose de la mousse dans les coquilles et préparation du boudin



Insertion du boudin dans l'échangeur



repose des coquilles en les assurant au ruban adhésif et coupe à ras du boudin



Pose de la mousse extérieure



Les 4 cercles de mousse de 230mm, phase la plus délicate



Les 2 cercles collés sur la flasque arrière, notez les colliers de tuyaux noyés dans la mousse

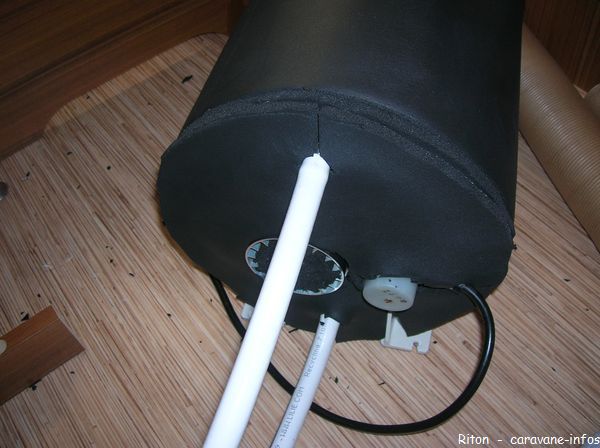

Même punition sur la flasque avant




Pose des 2 cercles de 110mm sur l'orifice d'air




Parachèvement de l'isolation au ruban Armaflex de 50mm



Pose du Té pour passage en direct de l'air




Pose du therme sur cales de 10mm
